秀巢网：瓷砖薄贴法的深度实践记录
之前发了一篇《瓷砖薄贴法上个什么鬼？为什么现在越来越火？》，引起了许多朋友的大讨论，说实话，这确实超过了秀巢网小编的预料，本想再继续写一篇薄贴法的详细文章，可从网上搜到了这一篇文章，这是2013年5月份一位叫“金小虫”的网友发表的，全部是瓷砖薄贴法的深度实践记录，我想，那些心存质疑的朋友，可以洗洗睡了。为什么这么说呢？如今的世界是一个快速变化的世界，如果我们不能拥抱变化的话，就只能选择与落后为伍了。
秀巢网小编今天就原文摘录下来，供各位交流：
关于瓷砖薄贴其实并不能算作一个多么新鲜的名词，早在七八年前欧美地区其实就已经兴起了这种瓷砖铺贴工艺。只是我们中国的施工人员都是相对保守的，不太敢冒风险尝试。再加上某些人以讹传讹的各种谣言造成了薄贴法会存在甲醛的误解导致这个技术一直都没能很好的推广。
但是据我所知一些大型的装修公司已经把薄贴作为他们的施工标准工艺了，这种趋势以南方为最。我深信这是一种非常好的工艺，也是非常值得推广的，如果您对瓷砖薄贴恰好感兴趣，也恰好家里厨房与卫生间的空间不是很大的，不希望瓷砖的铺贴占用过多空间，那么本篇日记或许会带给您一些帮助。
那么在说瓷砖薄贴之前，我们还需要先了解一下，什么是“厚贴”？什么是“薄帖”？
所谓“厚贴”
其实这个就是我们传统意义上默认的一种瓷砖铺贴方式，主要是采用水泥与沙子按照一定混合比例然后均匀涂抹在瓷砖与墙面之间的一种施工手法。那么这个比例也是有要求的。并不是水泥比例越高越好，从理论上讲确实瓷砖的粘合力全靠水泥起作用，但是沙子在里面其到的中和作用是不可忽视的。稍后我会为大家解释为什么水泥跟沙子一定要有比例才可以。
一般来说墙砖的比例为：1份水泥：3份沙子比例进行混合，这个叫做瓷砖湿铺工艺。
1：3的强度在过了1-2天后用手用力揉搓小水泥块是不会碎裂的所以这种强度一般情况下，作为墙砖的粘贴是足够的了。
地砖：上面所说的是针对墙砖的铺贴，对于地砖又需要使用一种叫做“干铺”的工艺来进行铺贴，这个是薄贴法也没法替代的。干铺工艺是分上下两层水泥，底层水泥相对较干燥。感觉跟豆腐渣似的那种湿度，而不是像贴墙似的那种呈酱状的水泥湿度。比例是1：4比例。先铺于地面一层找好水平。然后在瓷砖背后抹上纯水泥的浆液，放于底层水泥之上，用橡皮锤对瓷砖进行找平。
特别注意：装修中用的沙子，一定都要用筛子筛，一个是保证水泥砂浆的涂抹均匀。另外还会因为瓷砖底层水泥如果有过大的石子，很容易在敲击瓷砖找平整度的时候把瓷砖搁碎。造成不必要的瓷砖损耗。
而以上内容中所说的比例均为体积比，大致用肉眼分辨一下即可，不一定要绝对的严格按照几比几去验工。一名优秀的工人会根据实际情况略微调整水泥砂浆的混合比例。而我们验收的标准其实并不是去较真水泥跟沙子用了多少，而是测评瓷砖的粘合力是否结实。
所谓“薄贴”
薄贴法这个概念最早始创于德国，从学术层面上或许我们都会称之为新型的粘贴瓷砖工艺。无非就是配用专业的瓷砖粘合剂及齿型刮，在施工的基层先将瓷砖粘合剂梳刮成条纹状。然后再按顺序将瓷砖以拼图的方式粘贴在胶泥上，采用揉、挤、压实、定位的干作业粘贴工法。施工过程十分迅捷与牢固。

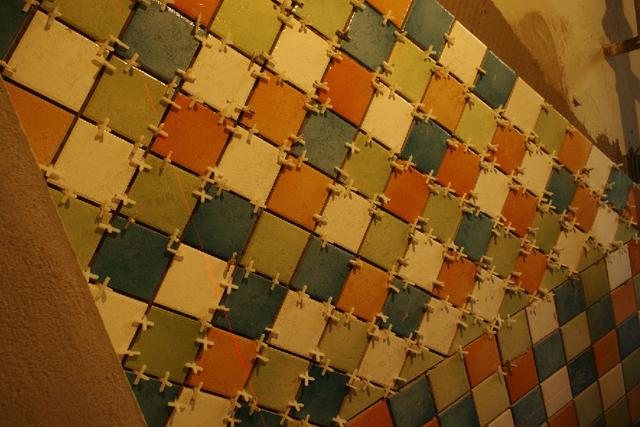

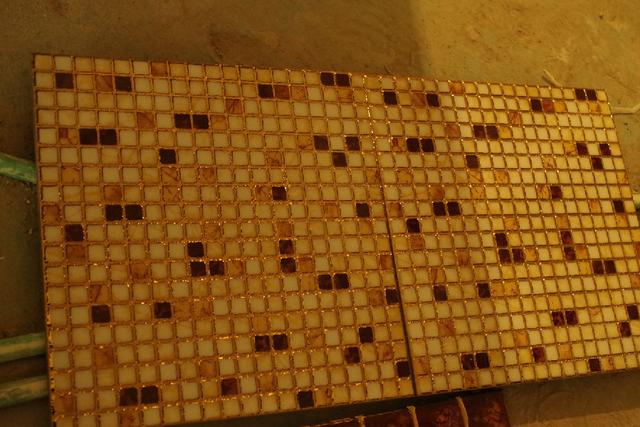

这是我家采用薄贴工艺完成的瓷砖铺贴：
有人可能要问，我们用水泥贴瓷砖的时候，涂薄一点水泥不就可以了吗？其实不然，之所以不能降低水泥砂浆层的厚度，是为了保证瓷砖粘贴的牢固程度。装修业经历了十几年的发展，早已经总结出一套完整的施工标准，这一标准往往是最为保险的经验精华。如果为了满足业主要求，减少水泥砂浆层的厚度，将有可能造成日后瓷砖起鼓、开裂等现象。所以使用单纯的水泥砂浆是无法实现薄贴的，那么想要实现薄贴必不可少的就是专业的材料——瓷砖粘合剂。

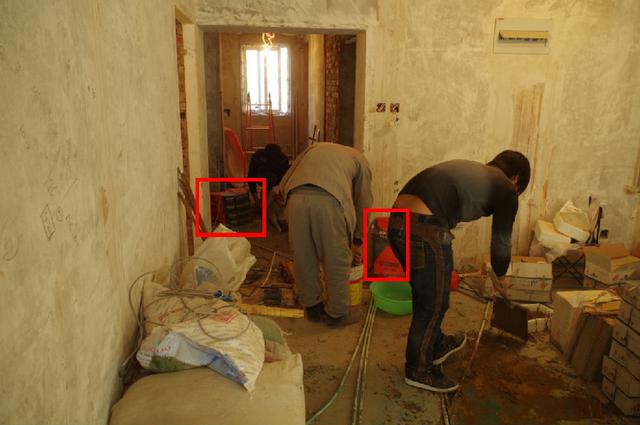

下图红框中就是我家所使用的瓷砖粘合剂。
我家用的是如图的瓷砖粘合剂，薄贴法必不可少的就是这个东西。
在了解瓷砖粘合剂之前，我们还需要再了解一下，水泥是什么？
水泥到底是什么？
水泥的主要矿物组成为：硅酸三钙、硅酸二钙、铝酸三钙、铁铝酸四钙和硫酸钙。这种水泥从学名上会统称为硅酸盐水泥。
这四种矿物都是水化物，所以当水泥遇水后就会产生一个复杂的物理化学反应，水泥内部的矿物经过水化以后会形成全新的物质结晶，这种结晶是更稳定的水化物晶体，随着水泥内部的水化反应不断进行，这些晶体形成的新型物质结构会越来越坚硬。

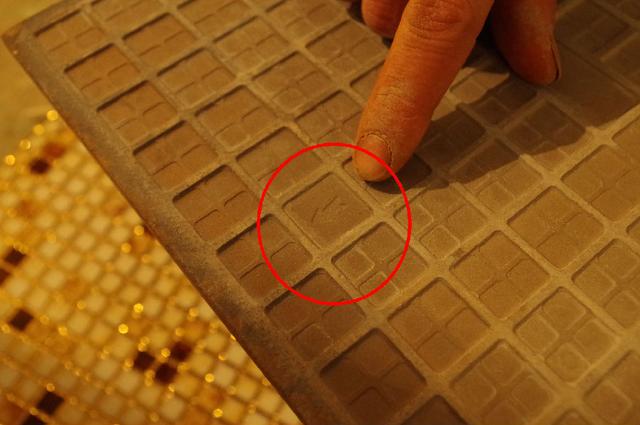

简单来说，水泥是一种与水反应后会产生极强拉伸力的凝固剂。水泥上标号所指的也是水泥粘合力的强度，标号越高代表里面的凝结剂含量越高，粘合力就越大。这个时候水泥在同时附着两种不同的石材表面就可以形成粘合力了，所以水泥可以粘连瓷砖与墙体。同时我们瓷砖背面的凹凸纹理，也有辅助提高水泥遇水收缩后产生的拉伸力的作用。为了更好的控制这种拉伸力，防止由于拉力过大，将瓷砖拉碎，施工的工程中，就要添加一定的沙子来中和。所以铺贴瓷砖需要水泥砂浆。
而在水泥遇水起化学反应的过程中，如果掺有砂、石子等矿物质，水泥就会把它们胶结在一起，变成坚固的整体，即我们常说的混凝土，它能够让水泥结构更加稳定、牢固。同时也防止单纯的水泥由于拉力多大，从而损坏瓷砖。所以这也就是为什么水泥里面一定要混合一定的沙子才能用使用的缘故。不过从理论上，完全使用水泥也是可行的，只是由于成本、施工难度以及瓷砖的抗压硬度等原因，并没有采用这样的施工方法。而这个1:3的比例，也是凭借工人师傅们多年的经验，得出来的一个建议比例。
题外话：同理我们在进行墙面刷漆的时候，经常会发现很多的油漆桶上都会进行加水量的说明。一般是维持在15%~30%之间的加水量。那么这个加水量又是怎么来的呢？一样是各大涂料厂家聘请很多，拥有很深资历以及年长的油工师傅，到某一个特定地点一起进行对新型的油漆加入不同的水量进行测试，然后根据师傅们的实际滚涂效果以及反馈意见得出来的一个推荐值。
这里想要跟大家说的内容是，一切商品说明中所注明的推荐值都是一个相对最优的推荐方案，但是由于施工人的技术水平不同以及施工器具的不同，是允许工人师傅现场根据实际情况对于材料的混合比进行调整的。千万切忌盲目的照着推荐数据严格执行。
瓷砖粘合剂是什么？
瓷砖粘合剂其本质上也是水泥，只是它内部的矿物结构已经过重新优化组合，添加一定新矿物比如石英砂等，以及加入了已经混合好精确比例的沙粉，从而形成一种新型的粘贴材料。用以控制水泥水化过程中的结晶反应以及物质硬化产生的拉伸力。
所以目前从这个角度来说，瓷砖粘合剂是不含游离甲醛的，也不会存在对环境的污染问题。
但是为什么还有人说瓷砖粘合剂不环保呢？这是由于早些年间技术达不到现在提炼无机水泥的要求，所以瓷砖粘合剂中都会混入大量的工业用胶。现在一般只有些小品牌会添加这种粘合剂，所以才会给老百姓造成一种错觉，导致很多人认为瓷砖粘合剂不很环保。
瓷砖粘合剂施工工艺
适用范围：
1）适用于室内外粘贴陶瓷砖饰面材料等。
2）水泥基层平整（瓷砖薄贴是没有机会调整富余量或平整度的）。
基本要求：
1) 水泥层要保证，坚固、无空鼓、无开裂、无孔洞。
2) 基层要平整，无污垢、油渍、浮尘、凹凸不平处、返砂（根据GB 50210-2001和GB 50209-2002基面误差在3mm内）。
3) 使用生活饮用水，搅拌后即可使用。
4) 适宜施工温度5℃～35℃。
施工说明：
1.搅拌

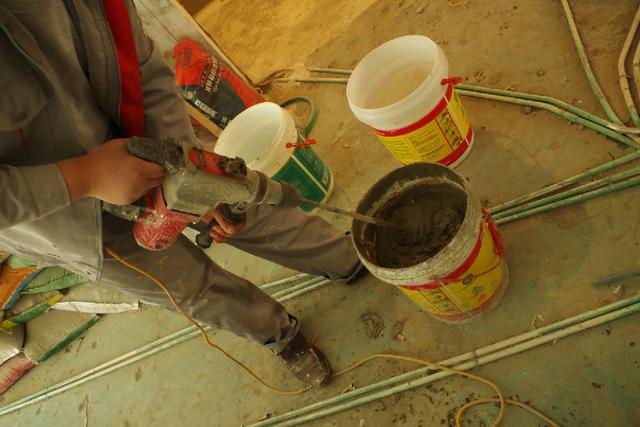

1) 将生活饮用水（自来水）加入搅拌桶，再将粘贴剂逐量加入，混合比例为： 1份水:4份干粉，用低速（150r/min）电动搅拌器（750W ）搅拌均匀。
第一遍搅拌要达到如下效果：
2) 水化（静置）5min后进行二次搅拌1～3min即可使用，(水化后的粘结剂不可加水或粘结剂干粉再次搅拌)。

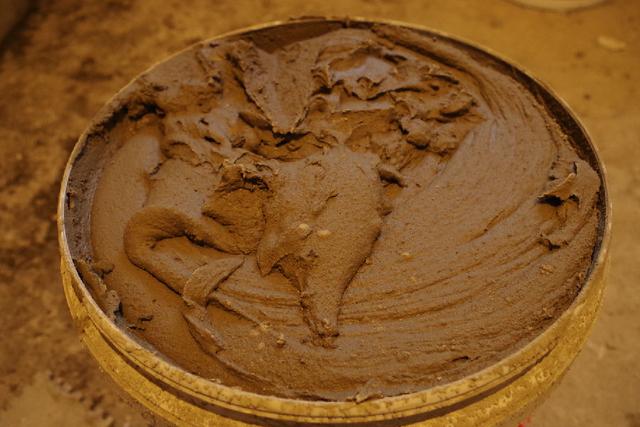

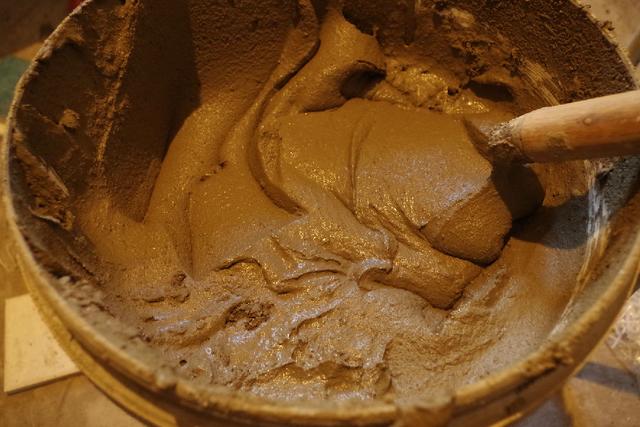

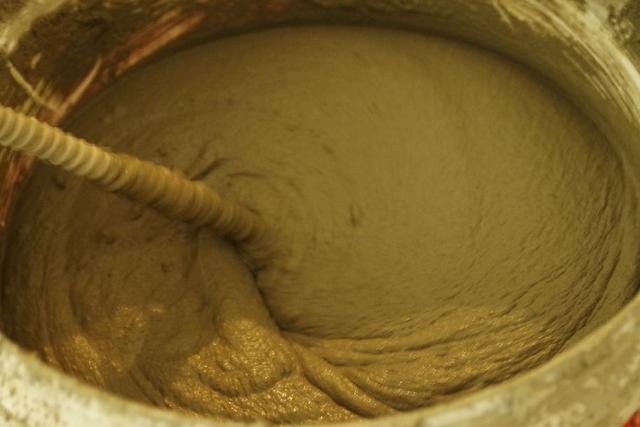

第二遍搅拌到如下图所示的时候，既可以开始施工：
2.粘贴方法
1) 基涂法：将适量的粘结剂胶浆涂在施工底面上，并用合适齿距的抹刀呈60-70度，沿直线方向梳理成饱满的条状，将陶瓷砖或石材按压在涂有粘结剂的基层上，以确保全面粘贴按要求调整到合适位置。

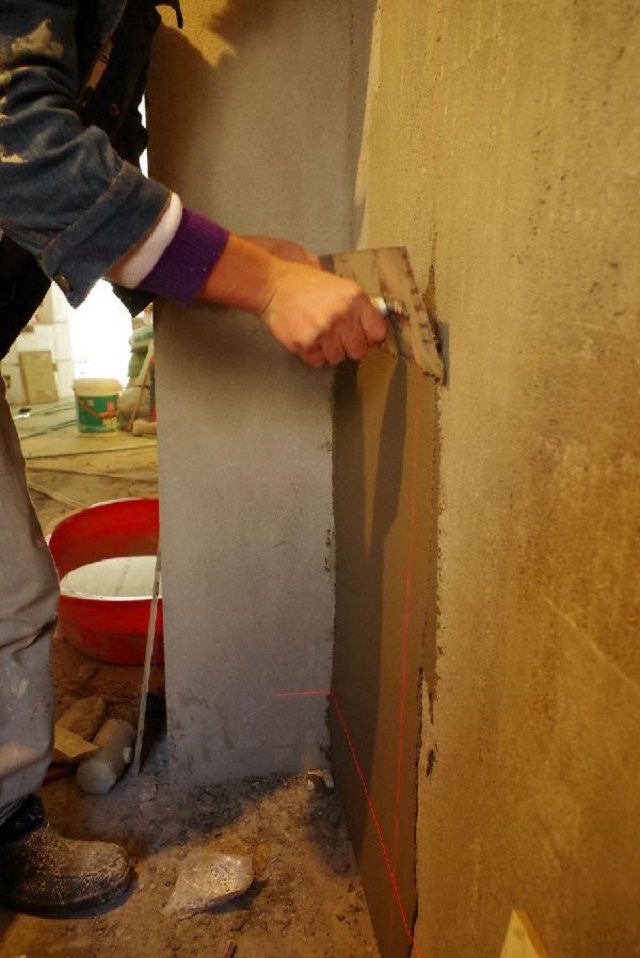

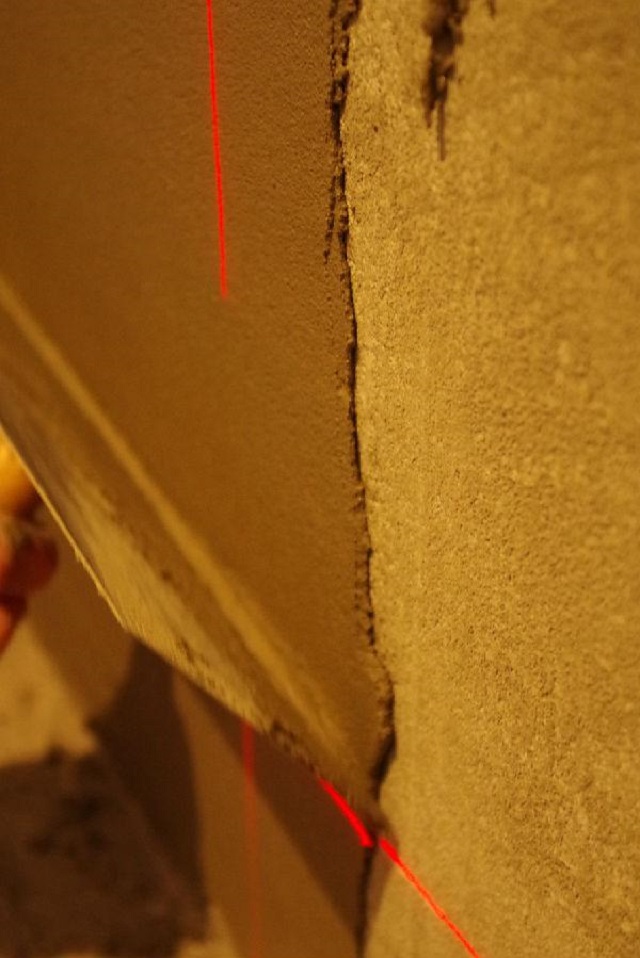

先在墙上抹上薄薄的粘合剂：

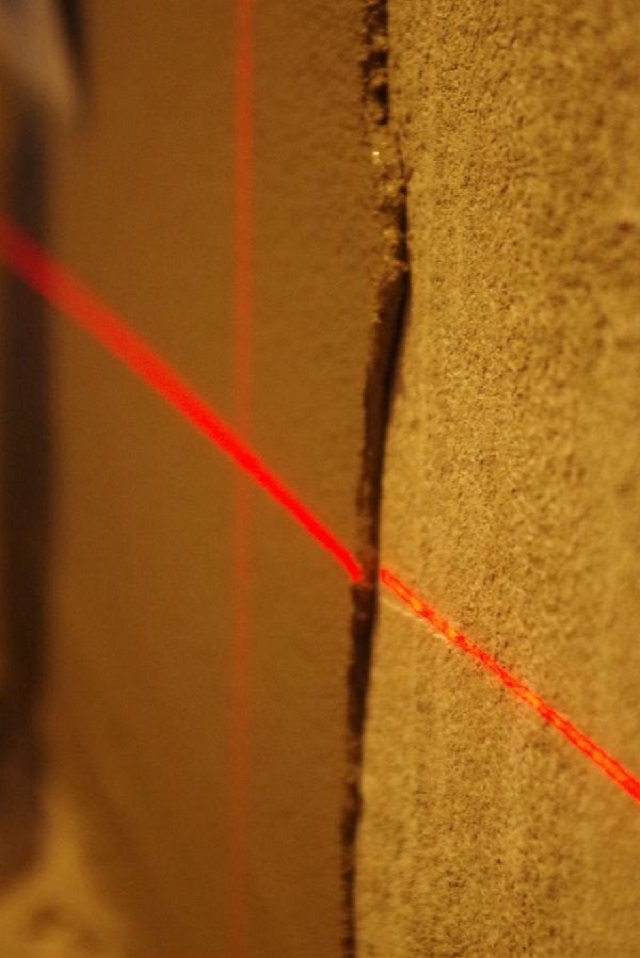

粘合剂的厚度只有区区的3毫米：

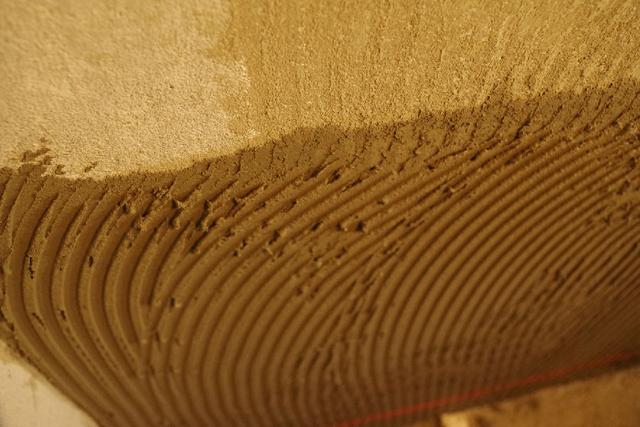

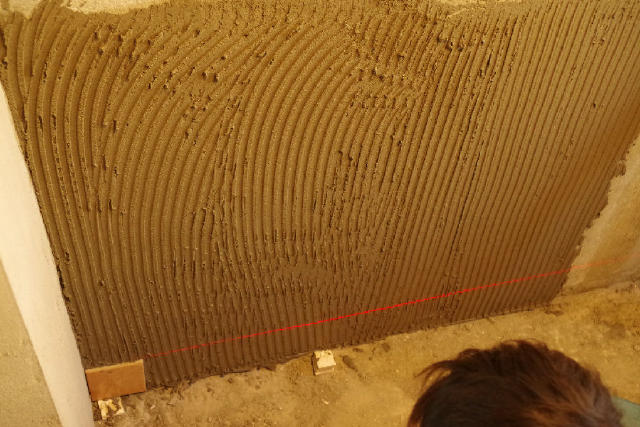

然后使用锯齿抹刀把刚才抹好的水泥砂浆刮出如下图所示：

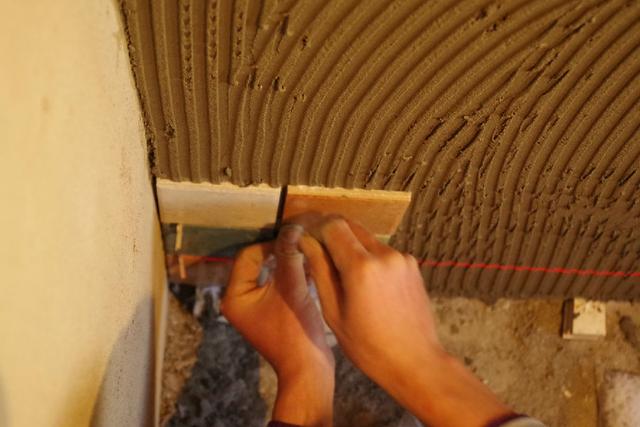

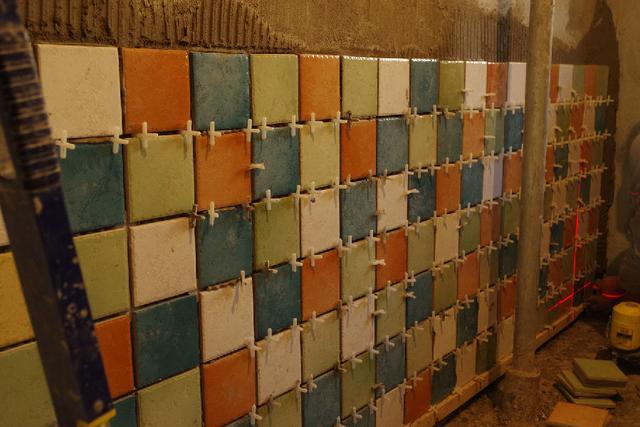

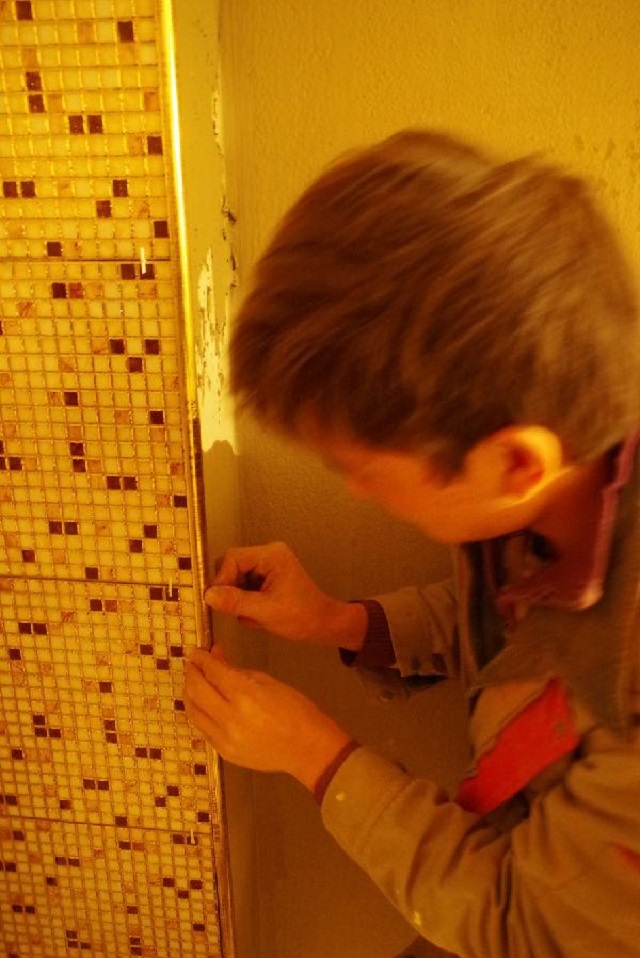

下面就可以施工了，施工之前一定要让瓦工师傅用激光水平仪做好定位。然后就可以按照拼积木的方式，一块一块的把瓷砖摆上去了。

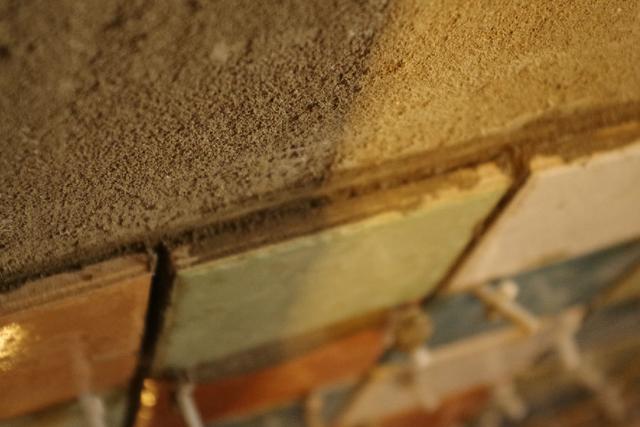

关于薄贴到底有多薄，可以看一下我家的实际效果，连瓷砖本身的一般厚度都不到。

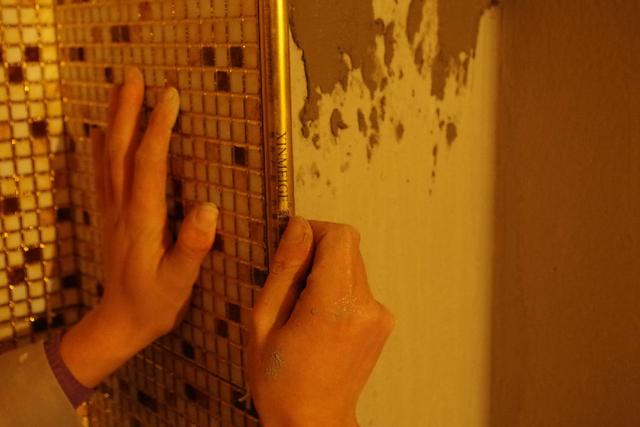

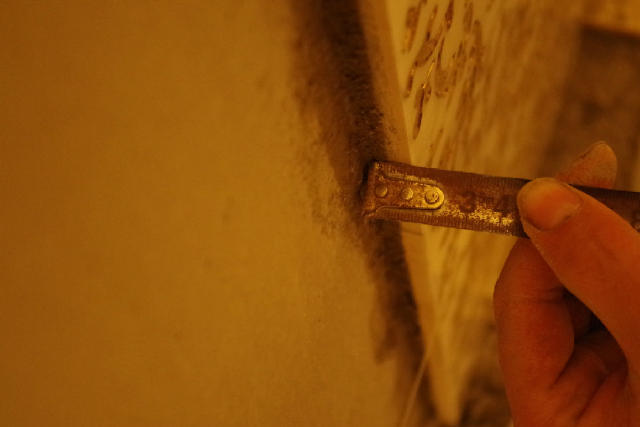

如果这张看起来不明显，那就再看看我实际用尺子测量的厚度：3~4毫米。

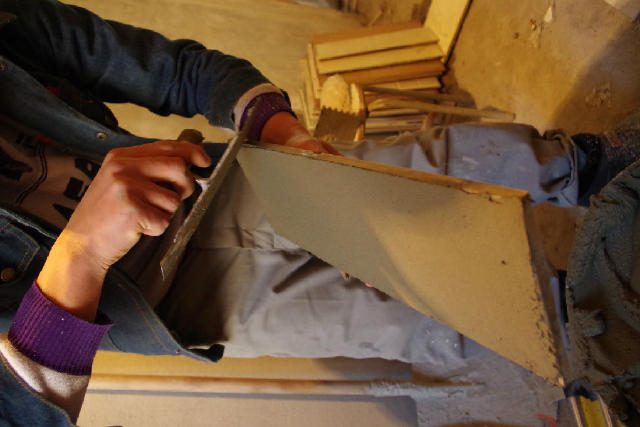

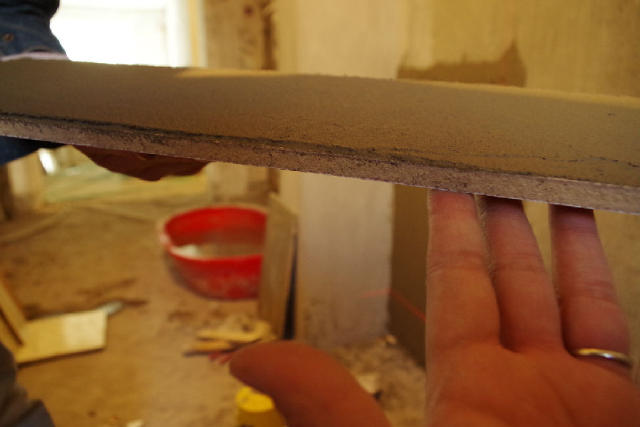

2) 背涂法：清除瓷砖背面的灰尘和杂物，先将少量的粘结剂胶浆，用抹刀在瓷砖背面满刮，提高粘贴粘度。然后再次将适量(3-10mm)粘结剂胶浆抹在砖背面，用锯齿刀刮出条纹，将抹有粘接剂胶浆瓷砖按要求粘贴到墙体恰当位置上.
3) 组合法： (大规格.例:300×600mm粘贴瓷砖请用此方法)
△将适量的粘结剂涂在施工底面上，并用合适齿距的抹刀呈60-70度，沿直线方向梳理出饱满的条状纹理。

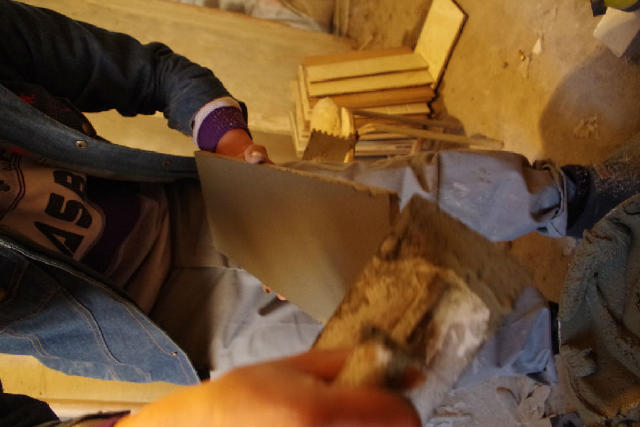

△将少量的粘结剂胶浆，用抹刀用力满刮在瓷砖背面(抹平背面凹槽)
△将抹有胶浆陶瓷砖或石材按要求贴到恰到位置上，已贴好的瓷砖15min后不可再移动，如需调整必须迅速清除瓷砖背面和施工面的粘结剂，重新用粘结剂胶浆粘贴。
我家的卫生间部分基层不平整的地方使用了组合法，因为卫生间的墙砖质感坚硬，密度非常高，很重。所以组合法也会相对更牢固一些。

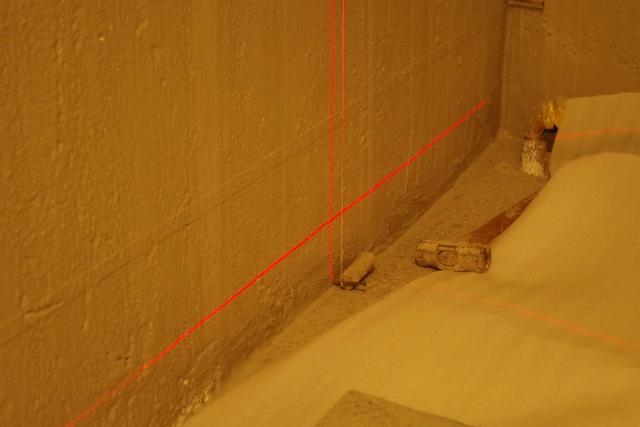

激光吊线一样都不能少。

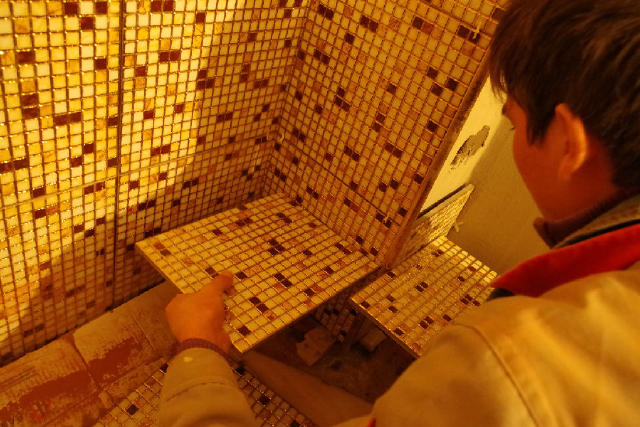

瓷砖的铺贴还有注意方向：

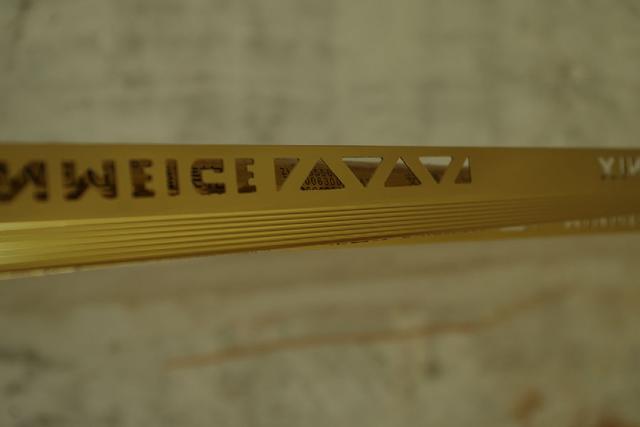

而关于阳角线与45度碰角，是一个争论已久的话题，其实我个人是倾向于采用阳角线的，尤其是这种铝合金阳角线，结实耐用还美观。而且整体性特别的好。
45度碰角我们先不去说影响瓷砖寿命的问题，单纯的从生活实用角度上来说，如果真的不注意手磕碰到阳角上，那也是非常疼的。

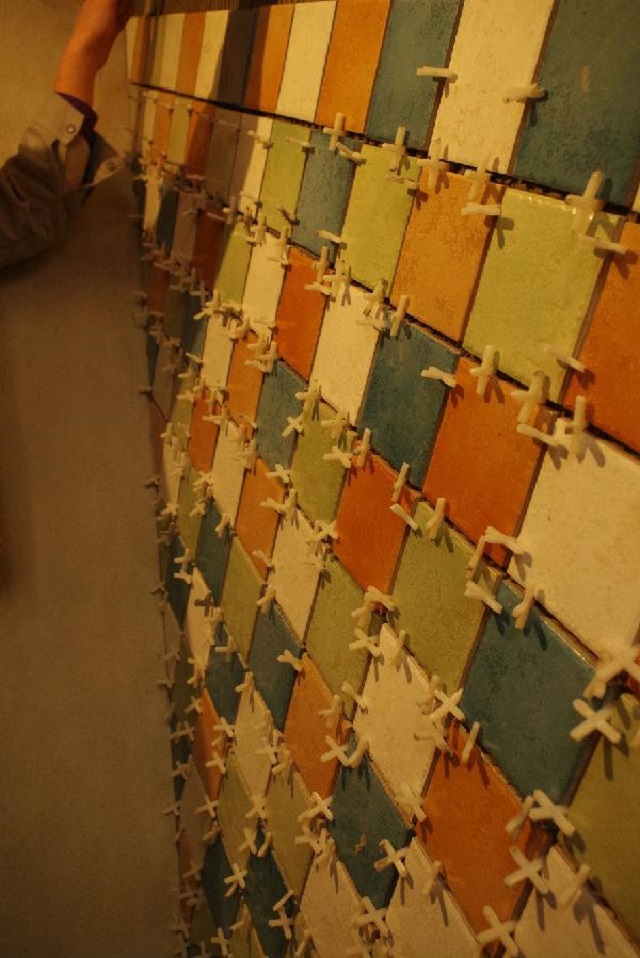

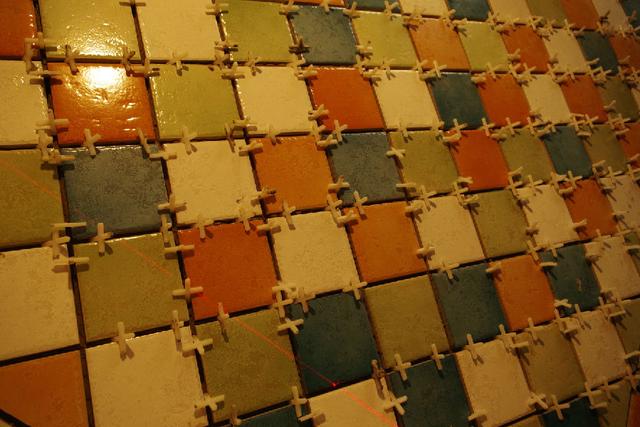

阴阳角的处理一定要让师傅用瓷砖卡好，才能保证90度直角。
粘结剂使用注意事项：
1) 搅拌后的粘结剂应在2小时内用完，每半小时搅拌一次，使其保持较好的可操做性，已固化的粘结剂禁止使用。
2) 施工后4-6小时定型.可进行表面后续施工（填缝），但不可使用有震动机械在施工面上作业。（比如钻孔）
3) 本产品含有水泥成分为弱碱性，如不慎溅入眼睛应及时用净水冲 洗干净或及时去医院诊治。
4) 施工过程中严禁加水、水泥、砂、任何粉料等。
监理薄贴验收
很多人担心薄贴会产生的空鼓以及其他质量问题，在我家经过监理的查验发现：卫生间所有贴砖墙面空鼓只有2个点，并且均在一块瓷砖的边角处。对于我担心薄贴是否会掉砖的顾虑，监理给的答复是：“这种薄贴法，即使瓷砖一半空鼓，都不会掉，比普通水泥砂浆结实N多倍。”

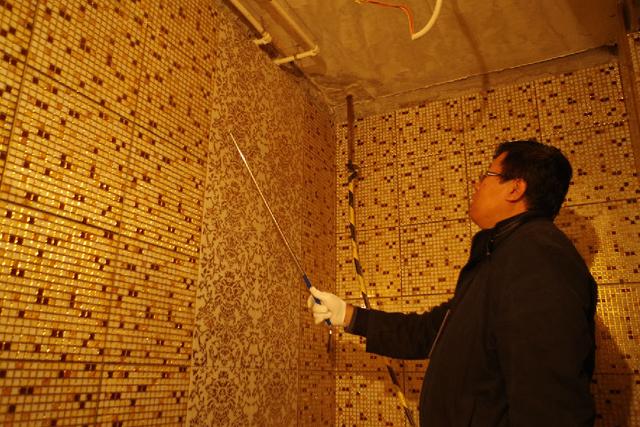

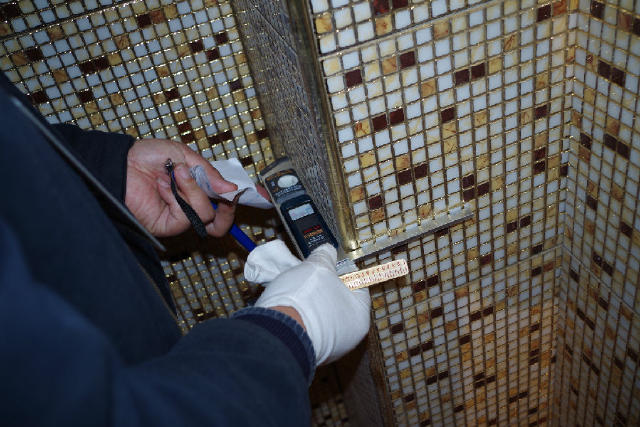

以下是监理张工在我家验收瓷砖的照片：

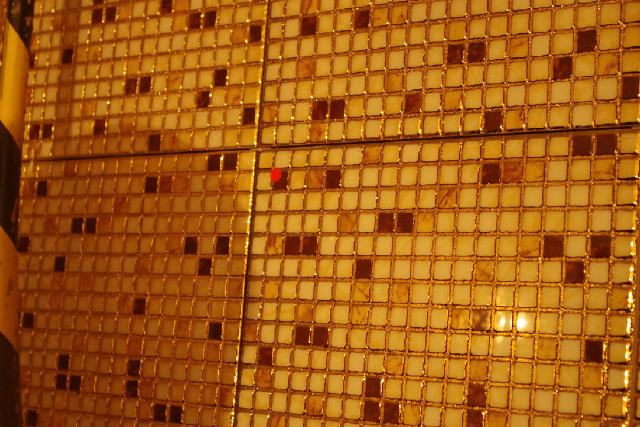

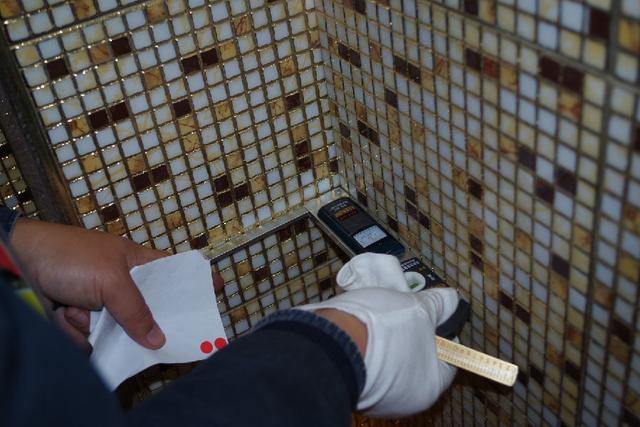

这是第一个空鼓点，在暖气管道的旁边，一个角落，空鼓一丁点。

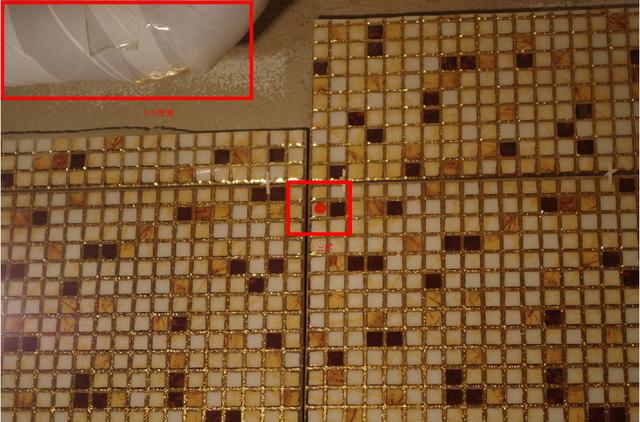

第二个空鼓点，这个瓷砖的高度已经到下水管道底部了。吊顶安装后，便都会掩藏在吊顶里。
看过了薄贴的施工过程以及完工省出房间体积的效果，再至监理验收后的情况，各位是否愿意尝试一下薄贴了呢？
瓷砖薄贴存在的问题
1、成本，任何一门工艺的出现都不可能绝对完美，薄贴法也有许多它的局限之处。首先就是成本问题，因为目前会薄贴的瓦匠师傅普遍偏少，所以一般此类师傅接薄贴的活都会略微多收一些工钱，而且薄贴专用的瓷砖粘合剂，价格也要远高于水泥和沙子。
2、基层，薄贴对基层有着苛刻的要求，墙面基层绝对的平整。因为薄贴二字背后所代表的含义就是没有任何的平整度调整量，如果墙面不平，贴出来的瓷砖肯定也是不平整的。
3、薄贴只局限于墙面，地面无法薄贴。因为地面涉及地面坡度，下水道口造型等多方面问题，薄贴法实现起来有一定困难。
薄贴工艺还会存在一些其他的问题，也正是由于各种小问题导致薄贴还不能完全的替代传统水泥砂浆方式的瓷砖铺贴。但是这个工艺注定是会渐渐被大众所接受。尤其是在日益昂贵的房价与越来越小的单位空间格局制约下，我们会更加愿意采用薄贴的方式来获得空间上的提升。
看完以后，想必大家都薄贴法和厚贴法，甚至于有人在网上说的瓷砖粘合剂污染等质疑有一个初步的认识了吧？很愿意和大家一起讨论！
