电路的分路和回路确定好以后，就需要为分路和回路确定与之相应的电线和空气开关了。





家庭常用DZ系列的空气开关（带漏电保护的小型断路器），常见的型号规格：C16、 C25、C32、C40、C60、C80、C100、C120等规格。其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安。



功率、电压、电线、空气开关、电流对应规格参见下表：





各回路经验值可供参考：



一、 住户配电箱总开关一般选择双极32-63A空气开关，使用2.5-10 mm²的电线；



二、 照明回路一般10-16A空气开关，使用2.5 mm²的电线；



三、 电源插座回路一般选择16-20A的漏电保护空气开关，使用2.5 mm²的电线，厨房考虑到大功率电器，可适当加大；



四、 空调回路一般选择16-25A空气开关，使用2.5 mm²的电线；



五、 采用双极或1P N（相线 中性线）空气开关，当线路出现短路或漏电故障时，立即切断电源的相线和中性线，确保人身安全及用电设备的安全。



确定好每条分路的功率之后，就要确定家庭的总开关容量了，家庭的总开关是根据家庭用电器的总功率来选择的：



一、 没有大功率电器，只有照明、冰箱、电视、电脑等，总功率不会超过3000W的，总开关选择16A空气开关即可。



二、 家庭有部分大功率电器，空调、烤火炉、电磁炉、热水器等，用电总功率达到3000-5000W的，总开关选择32A空气开关。



三、 家庭有大部分大功率电器，尤其是即热式热水器（6000-8500W）、即热式小厨宝（4000-6000W）等，这些电器，需要配备专线，仅一个回路就要选择40A的空气开关，一般的家庭线路是无法承载这两个电器同时使用的。总开关最大可选择63A空气开关（电表可以过负荷运转的，但不超出额定电流的1.5倍）。



举一个例子吧：



比如一个三室二厅的房子，40A电表10平方电线入户，秀巢网提供的配置最大建议值如下：



一、 配电箱总开关：用双极63A不带漏电保护的空开，占配电箱位两路，入户10平方线；





二、 照明线电路1：用单开10A不带漏电保护的空开，占配电箱位一路，走2.5平方线；





三、 照明线电路2：用单开10A不带漏电保护的空开，占配电箱位一路，走2.5平方线（两条照明回路，确保一个回路断电后，屋里不会漆黑一片）；



四、 厨房插座电路：用单极32A带漏电保护的空开，占配电箱位两路，走4平方线；





五、 厨房即热式小厨宝：用单开40A带漏电保护的空开，占配电箱位两路，走6平方线；



六、 卫生间插座电路：用单开20A带漏电保护的空开，占配电箱位两路，走2.5平方线；



七、 卫生间即热式热水器：用单开40A带漏电保护的空开，占配电箱位两路，走6平方线；



八、 居室插座电路：用单开16A带漏电保护的空开，占配电箱位两路，走2.5平方线；



九、 主卧空调插座电路1：用单开20A不带漏电保护的空开，占配电箱一路，走2.5平方线，大1.5P空调；



十、 次卧空调插座电路1：用单开20A不带漏电保护的空开，占配电箱位一路，走2.5平方线，大1.5P空调；



十一、 次卧空调插座电路1：用单开20A不带漏电保护的空开，占配电箱位一路，走2.5平方线，大1.5P空调；



十二、 客厅空调电路2：用单开32A不带漏电保护的空开，占配电箱位两路，走6平方线，3P柜机；

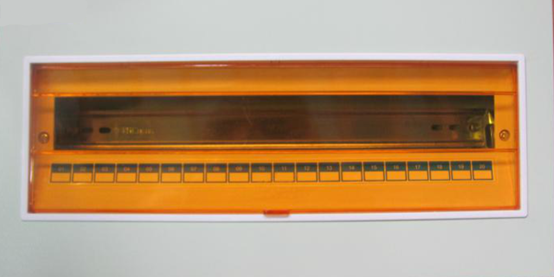

共计19个回路，选择一个19-20回路的配电箱即可。







需要说明的是，这是一组最大的配置，一般的家庭可能用不了这么多的回路，根据自己的情况进行取舍即可。
