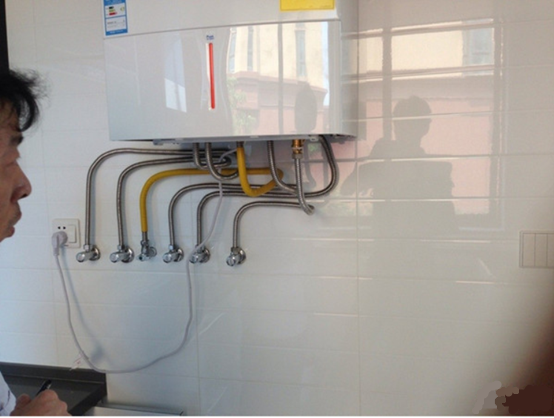

先看看下面这张燃气壁挂炉的实景图吧，这就是交底没有交好的教训。





为了避免出现图示的状况，建议现场交底一定要按照下列流程来进行：



一、 主机位置交底



为壁挂炉预留充足的空间：壁挂炉的两侧留出15cm的距离，整机底部距离地面150cm为准，以便于进行维护操作。



有的型号的燃气热水器可以包到橱柜里，秀巢网建议尽量不要选择，发生故障的概率会高很多。





四、 电源插座交底



符合壁挂炉的用电以及准确的插座位置，确保电路系统安全，最好使用带开关的电源插座，配防水罩。电源插座位置一定要错开附近的冷热水管。



如果是壁挂炉供地暖需要安装温控器的话，要明确温控器线路的走向和温控器的准确位置。温控器应选在空气温度均匀的地方，不宜选在墙角、门口、窗边等空气温度变化较大的地方。温控器距地面高度为1.2-1.5米之间，下方不应放置柜子、盆景等阻碍温控探头测温的物品。



五、 管路布置交底



1、可在墙上画出燃气热水器/壁挂炉的草图，标明冷水进水管、热水出水管、燃气进入管的具体位置，以及固定热水器的螺丝位置。

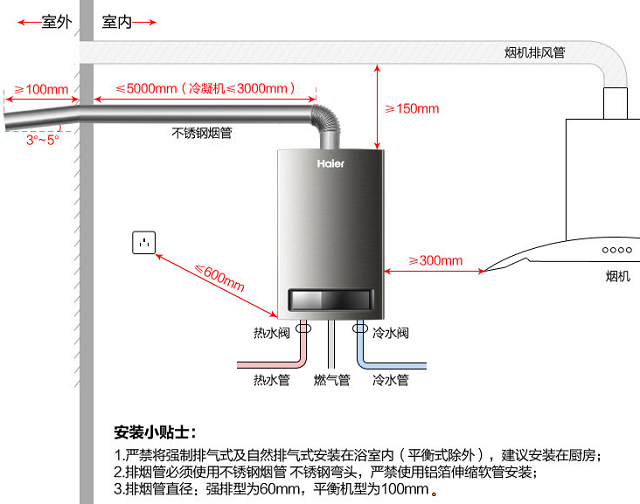

燃气热水器的管路比较简单一些，一般为三根管线即可，中间为燃气管线，两边分别为热水管和冷水管，如下图：





对于冷凝式的壁挂炉，则要考虑冷凝水的排水问题，可以把管子暗铺近墙体里，也可以用软管引流到其它地方，但需要提前考虑清楚。

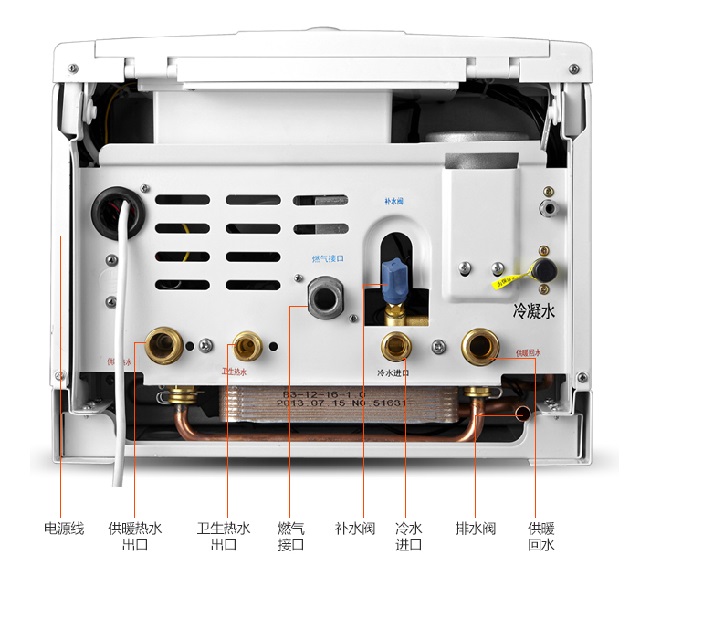

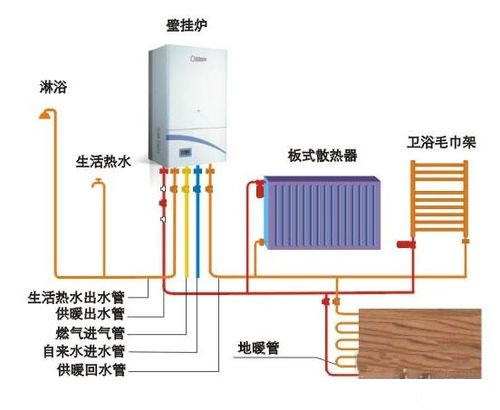

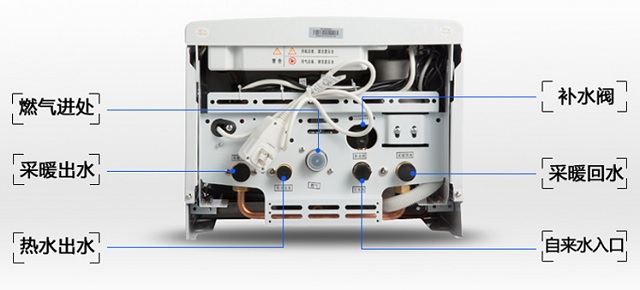

而壁挂炉的管线要复杂一些，一定要了解清楚燃气壁挂炉底下的管路个数与分布尺寸，例如，标准的燃气壁挂炉安装需要连接五根管线，中间一根是燃气管，在壁挂炉挂机完毕后可手动将甩好的燃气管连接到壁挂炉底部中间的那个孔，连接时需要用到铜对丝。其余的四根分别是采暖进水、生活热水进水、采暖回水、生活热水回水，采暖进回水就是燃气壁挂炉与暖气之间所连接的管线，而生活热水进回水就是连接厨房和卫生间洗浴所用的管线接头而冷凝式的燃气壁挂炉还要多一个冷凝式排水管，如下图：上图是标准的壁挂炉，下图是冷凝式壁挂炉：





冷凝式壁挂炉需要考虑冷凝式的排水问题，可以把管子暗铺近墙体里，也可以用软管引流到其它地方，但需要提前考虑清楚。





2、冷水口、热水口、燃气管道位置和间距准确，不可偏离机身影响美观。





3、设计排烟管及热水器安装位置时必须尽可能使排烟道的长度缩短；使用热水时排气管的温度很高，注意附近不能有易燃易化的木制品、PVC管道等；排烟管总长度不超过3m，进出气孔必须伸到室外，与水平方向保持向下3度倾斜。

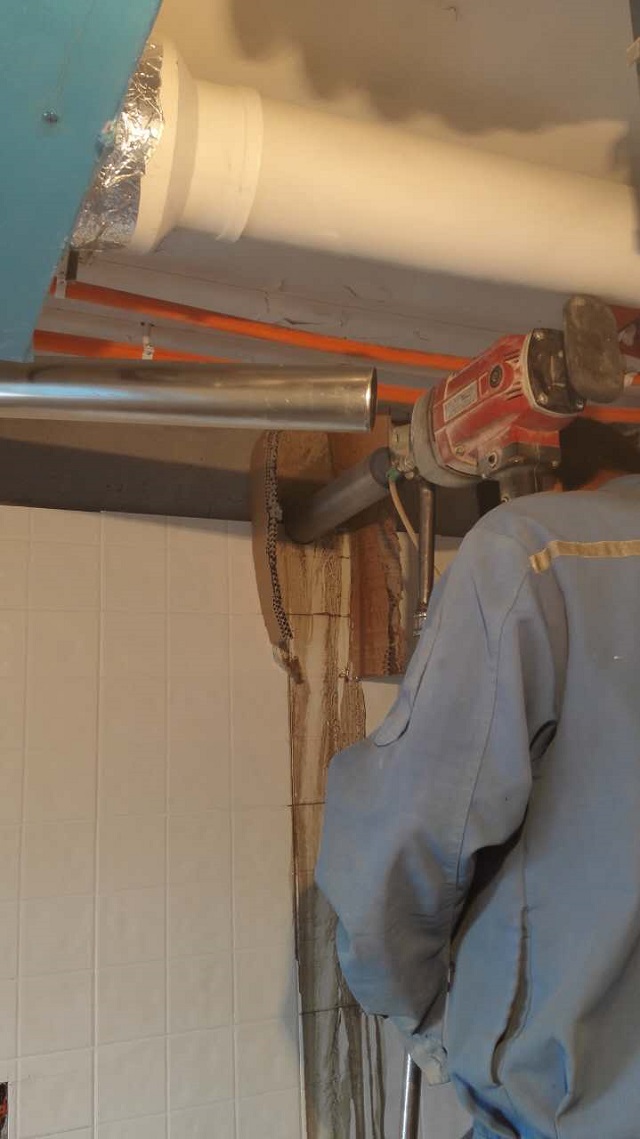

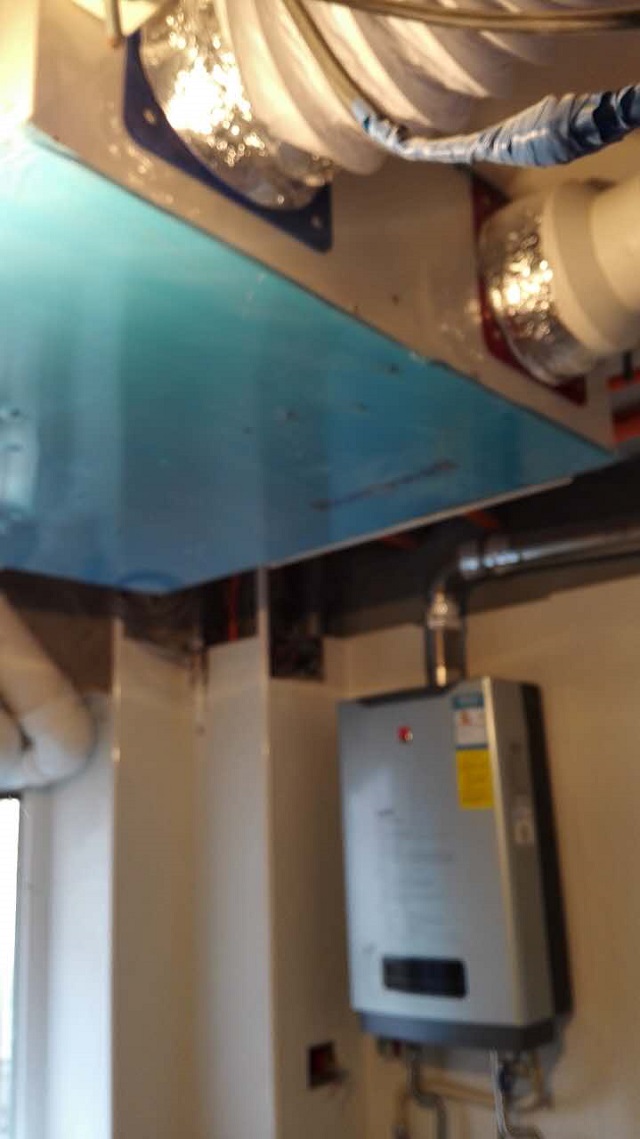

尤其需要注意的是：排烟管的打孔问题，由于卫生间的吊顶内管线比较多，尤其是可能还有新风机也在吊顶内部，这个时候就要考虑工人师傅安装壁挂炉或热水器的时候，能不能按照你理想的位置打孔，如下面的案例：

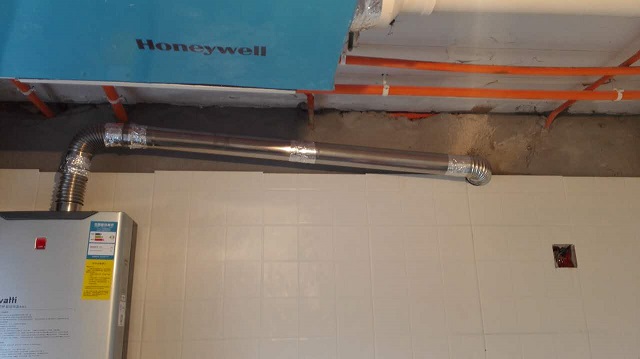

业主之前规划的是，排烟管在燃气热水器的正上方打孔，这样恰好能够把排烟孔隐藏在吊顶里，但由于水钻机本身也有一定的空间要求，而新风机刚好阻碍了水钻机的理想机器位置，所以，最后不得不该从新风机之外的地方打孔，让排烟管拐弯了。最终的效果为下图的位置：

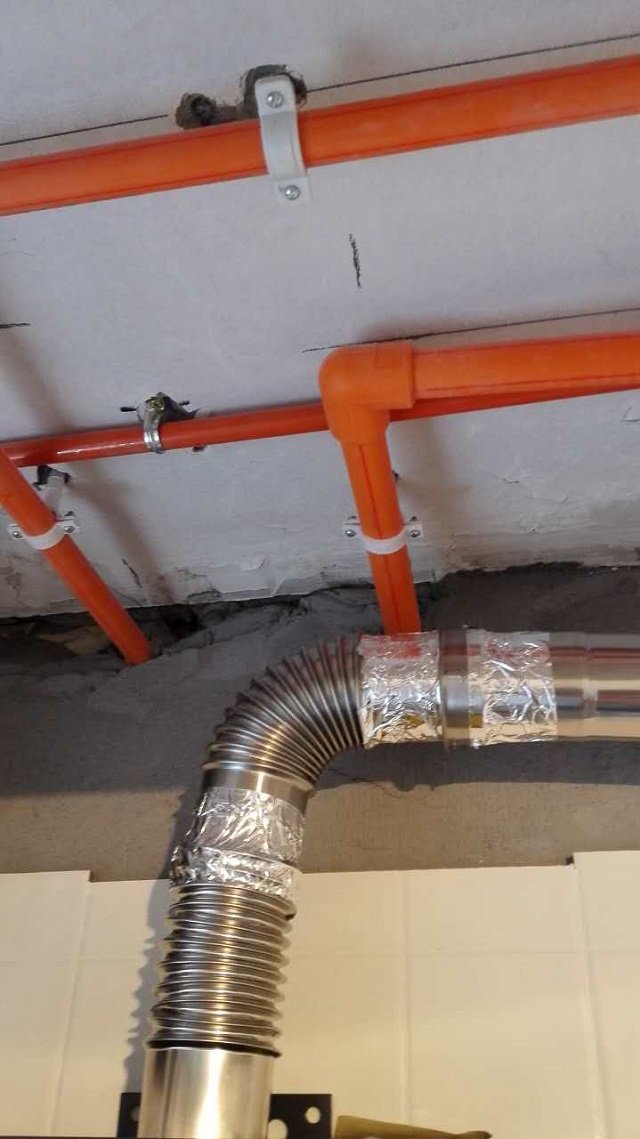

但这样导致了排烟管距离上面的PPR水管太近，如下图：





正常情况下，一般排烟管的温度可达200多度（冷凝式燃气热水器排烟管温度在70度左右），而PPR管热熔的温度在260度左右，长期看的话，对水管是没有好处的，所以，业主又不得不考虑隔热处理问题，例如在两个管子之间加一块石膏板等方法。



为了避免这种情况，一定要进行精确的测量，尤其是新风机的安装厚度和打排烟孔时需要的空间是不是有所冲突，尽量避免以上的情况，如何避免呢？当然是先把排烟孔打好是最为理想的了。这样就不会出现上面的情况了。
